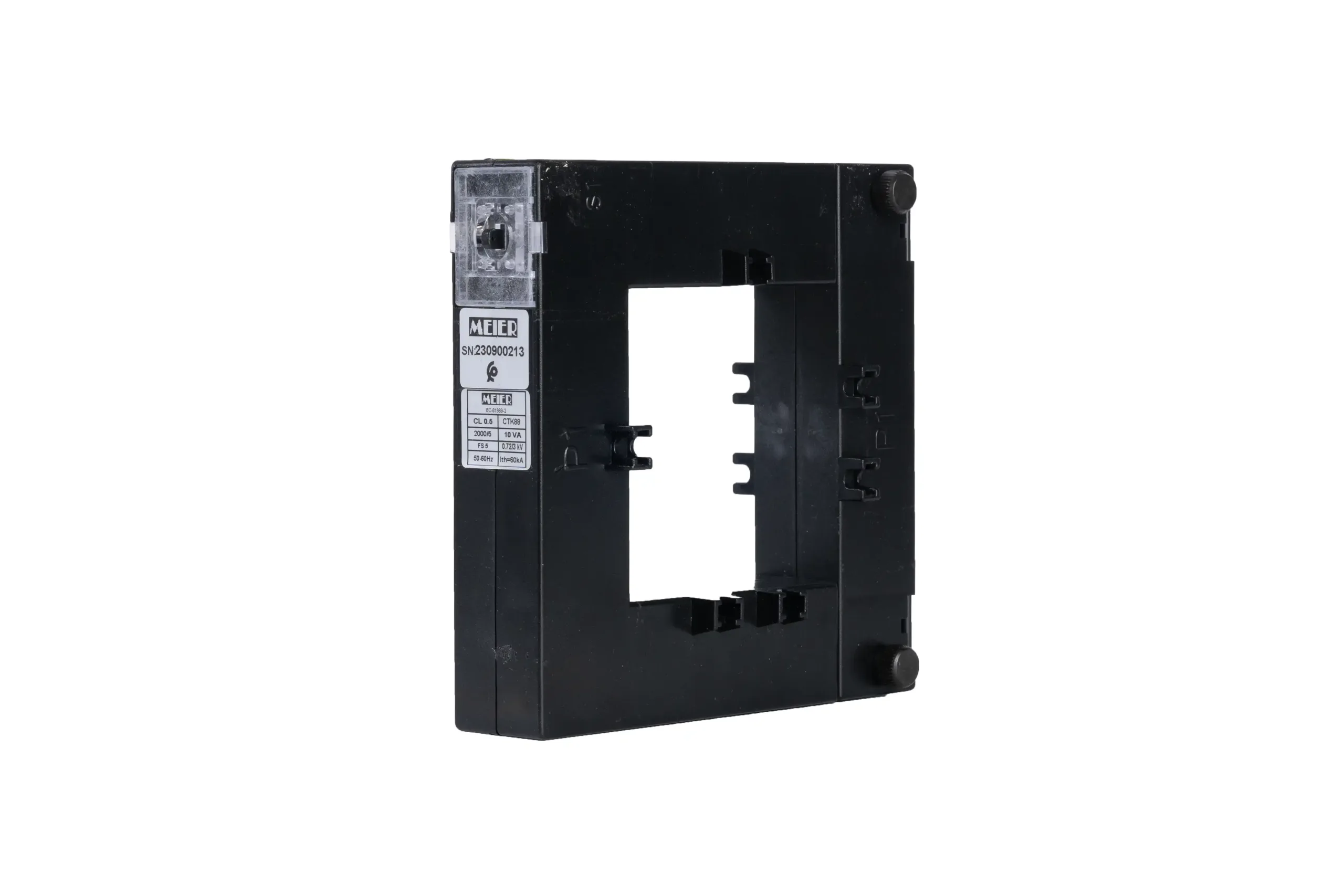

CTK88
Transformateur d’intensité de type ouvrant pour Câble et Barre de 400 à 2000A

Transformateur de courant à noyau ouvrant, fermé par un système de vis-écrou. Il convient à la mesure de courant dans des câbles monophasés jusqu’à 80 mm de diamètre ou des barres de dimensions 80x80mm maximum. La gamme couvre une large plage de courants primaires, allant de 400A a 2000A AC. Ils sont disponibles en classes de précision de 0.5 à 1.0

  • Barre (mm): 80 x 80 ;
  • Câble rond (mm): 80
  • Type de conducteur: Monophasé
  • Type de noyau magnétique: Fermé
  • Courant primaire: 400 A à 2000A
  • Courant secondaire : 5A (1A sur demande)
  • Classe 0.5 ou 1.0 selon le calibre
  • Puissance (VA): 2.5 à 10 VA

Caractéristiques Techniques

Rapport de transformation

  • De 250/5A à 2000/5A

Puissance nominale

  • Jusqu’à 30VA

Classe de précision

  • Classe 1.0 ou Classe 0.5 selon le calibre

Borne

  • Bornes couvertes à vis

Boîtier

  • Polycarbonate. Auto-extinguible

Montage

  • Sur câble ou barre

Température ambiante de fonctionnement

  • -25 C ~ +85 C

Conducteur primaire

  • 80 x 80 mm

Conducteur rond

  • Diamètre 80 mm

Nombre d’entrées

  • 1 entrée

Courant thermique de courte durée

  • Ith = 60 kA

Courant thermique continu

  • Id=1 * In

Fréquence nominale

  • 50Hz … 60Hz

Facteur de limitation du courant de surtension

  • FS 5

Tension d’essai

  • 3kV pour 1min

Tension Max. du système

  • 0.72kV

Normes Applicables

  • IEC 60044-1

  • IEC 61869-2

  • VDE 0414-1

  • DIN57414

  • BS3938

  • BS7626

  • EN 61869-2

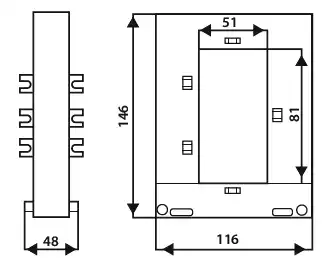

Schémas et Dimensions

Tableaux des Références

Ouverture
(mm)		 Série Rapport(A) Classe de précision Puissance(VA)
80 x 80 CTK88-400/5 400/5A 1 2.5
CTK88-500/5 500/5A 1 2.5
CTK88-600/5 600/5A 1 2.5
CTK88-800/5 800/5A 1 10
CTK88-1000/5 1000/5A 1 10
CTK88-1200/5 1200/5A 1 10
CTK88-1250/5 1250/5A 1 10
CTK88-1600/5 1600/5A 0.5 10
CTK88-2000/5 2000/5A 0.5 10
