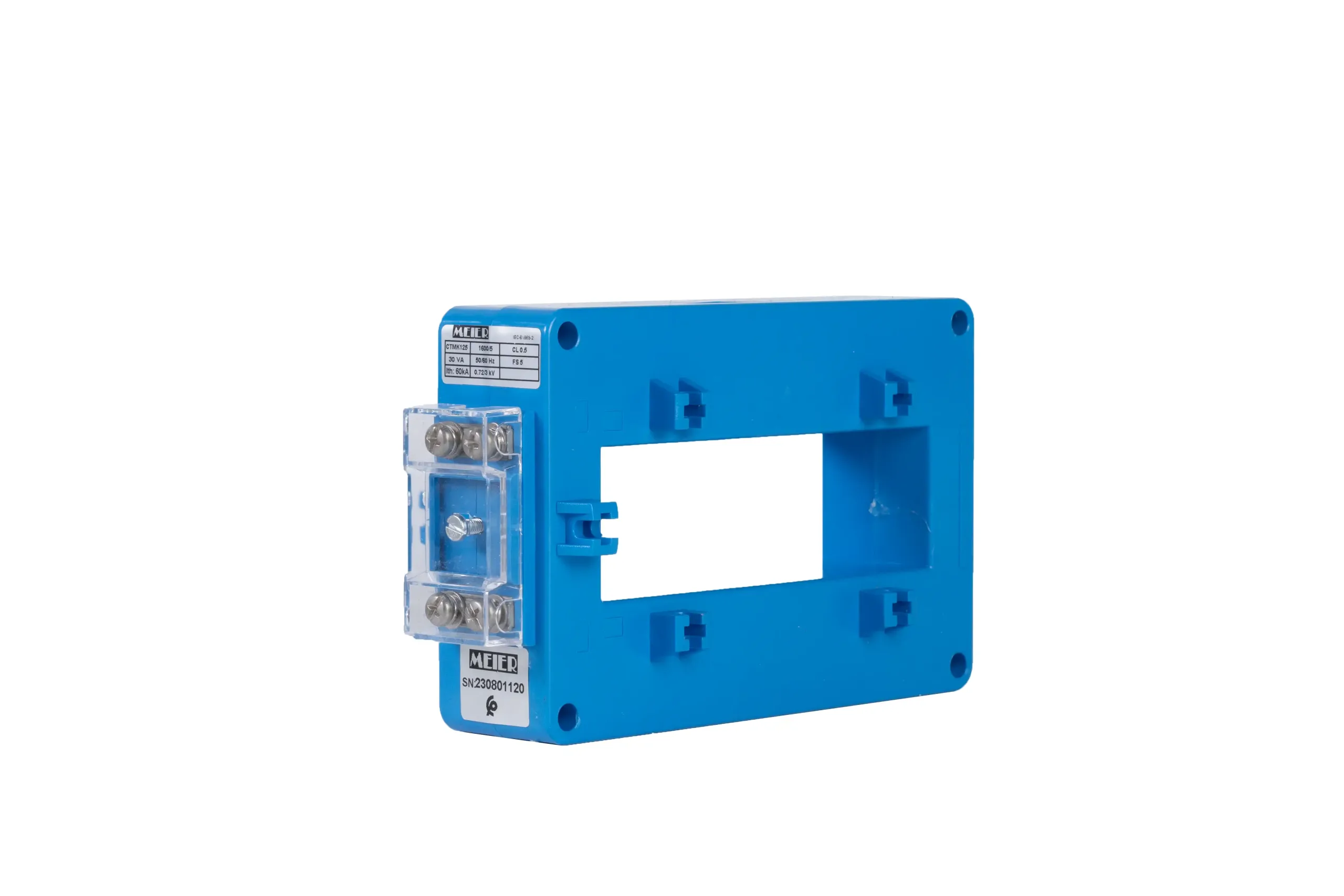

CTMK125
Transformateur d’intensité de type fenêtre pour Barre de 1200A à 4000A

Transformateurs de courant de type fenêtre désignés pour la mesure de courant dans des barres de dimensions 125x35mm maximum. La gamme couvre une large plage de courants primaires, allant de 1200A a 4000A AC. Ils sont disponibles en classes de précision de 0.1, 0.2S, à 1.0

  • Barre (mm): 125 x 35
  • Type de conducteur: Monophasé
  • Type de noyau magnétique: Fermé
  • Courant primaire: 1200 A à 4000A
  • Courant secondaire : 5A (1A sur demande)
  • Classe 0.1, 0.2S, 0.2, 0.5S, 0.5 ou 1.0 selon le calibre
  • Puissance (VA): 5 à 30 VA

Caractéristiques Techniques

Ratio du TC

  • De 1200A à 4000A

Puissance nominale

  • Jusqu’à 30VA

Classe de précision

  • Classes 0.1, 0.2s, 0.2 ou 0.5

Borne

  • Couverture intégrale de la borne, borne en laiton à section transversale élevée pour plus de sécurité.

Boîtier

  • ABS/PC Ininflammable. Auto-extinguible.

Montage

  • Sur barre

Température ambiante de fonctionnement

  • -25 C° – +85 C°

Conducteur primaire

  • 125 x 35 mm

Conducteur rond

  • Non adapté

Nombre d’entrées

  • 1 entrée

Courant thermique de courte durée

  • Ith = 60 kA

Courant thermique continu

  • Id=1 * In

Fréquence nominale

  • 50Hz … 60Hz

Facteur de limitation du courant de surtension

  • FS 5

Tension d’essai

  • 3kV 1min

Tension Max. du système

  • 0.72kV

Normes Applicables

  • IEC 60044-1

  • IEC 61869-2

  • VDE 0414-1

  • DIN57414

  • BS3938

  • BS7626

  • EN 61869-2

Schémas et Dimensions

Tableaux des Références

Rapport Série Référence Classe de précision
1.0 0.5 0.5s 0.2 0.2s 0.1
1200/5 CTMK125 CTMK125-1200/5 15 15 10 10
1600/5 CTMK125-1600/5 30 25 25 15 7.5 5
2000/5 CTMK125-2000/5 30 30 30 30 30 30
2500/5 CTMK125-2500/5 30 30 30 30 30 30
3200/5 CTMK125-3200/5 30 30 30 30 30 30
4000/5 CTMK125-4000/5 30 30 30 30 30 30
