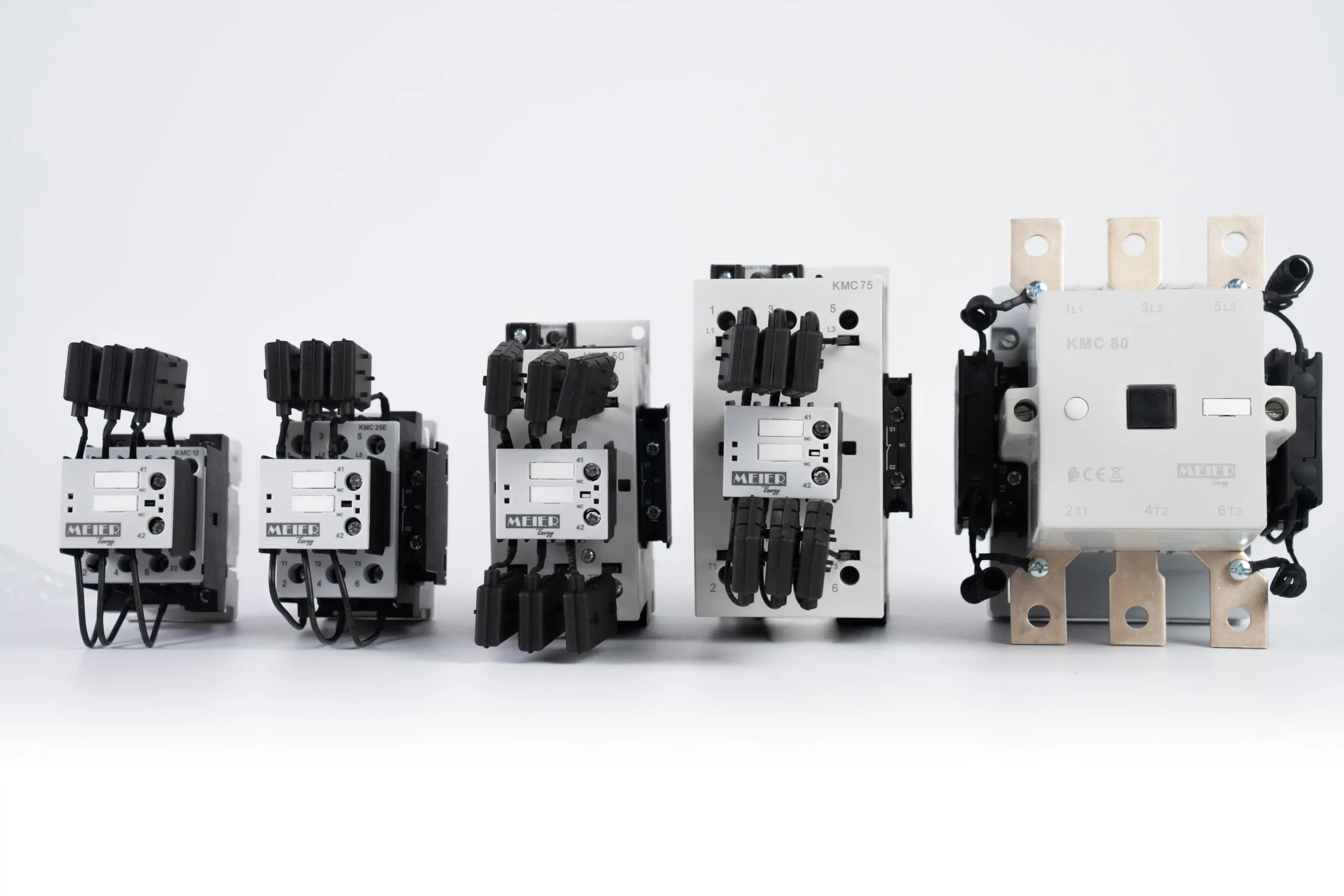

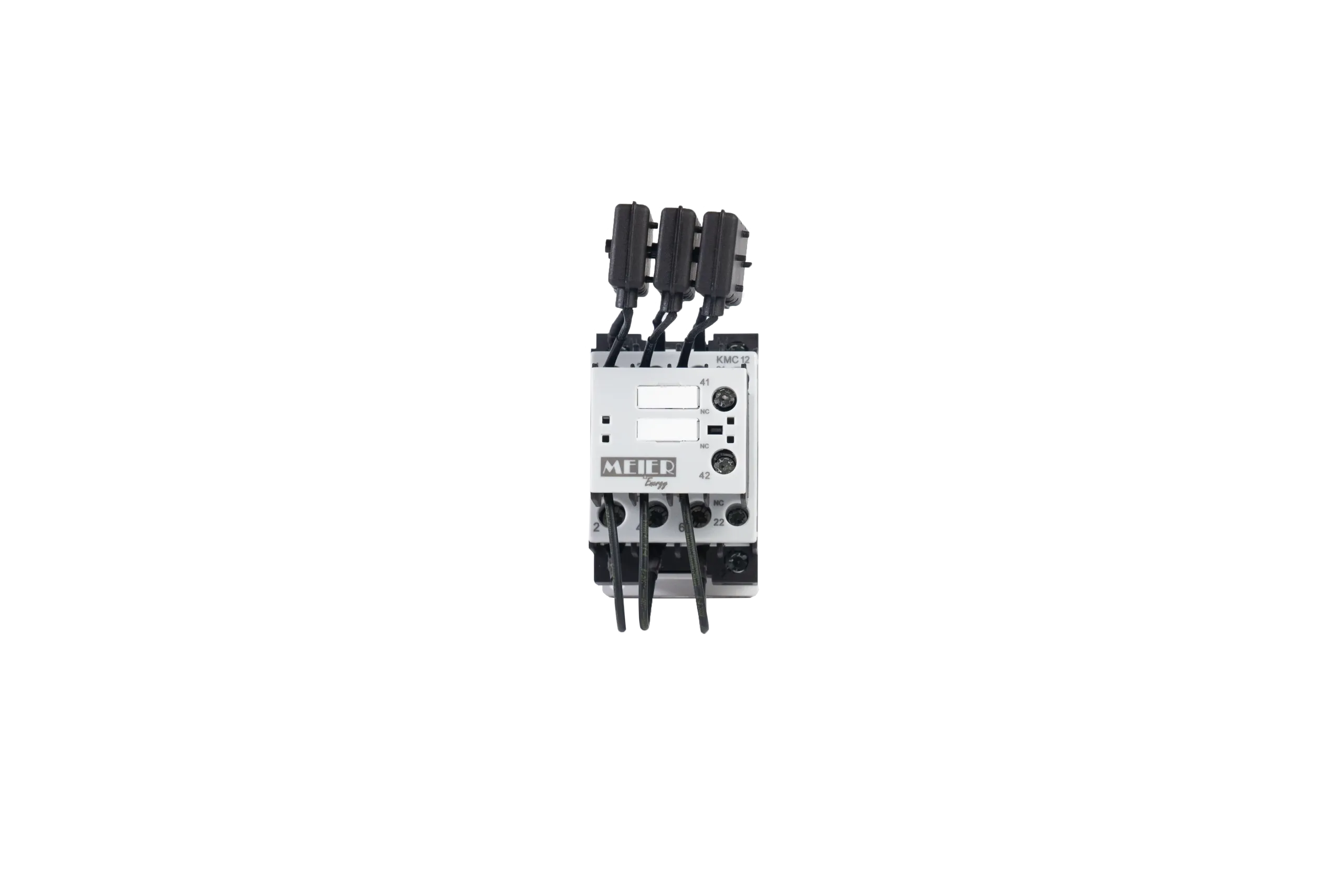

CONTACTEURS KMC
Série de contacteurs

Les contacteurs de la série KMC sont utilisés pour le contrôle automatique des batteries de condensateurs triphasés avec une puissance nominale de 5 kVAR à 75 kVAR (230V à 690V /50 Hz).

    Normes:
    • IEC 61921
    • IEC 61439-1/2
    Certifications

    Description

    Les contacteurs de la série KMC sont utilisés pour le contrôle automatique des batteries de condensateurs triphasés avec une puissance nominale de 5 kVAR à 75 kVAR (230V à 690V /50 Hz).

    Ils sont équipés de résistances de précharge connectées via des contacts à fermeture anticipée qui font partie intégrante des contacteurs KMC.

    Ce type particulier de contacts a pour but de connecter pendant un temps très court jusqu’à 5ms, lors de la fermeture du contacteur des résistances qui limitent le courant de connexion des condensateurs. Ces résistances sont ensuite exclues lorsque l’opération de fermeture est terminée et que la capacité de courant est transmise aux contacts principaux. Ce type de circuit permet d’obtenir une usure mineure de tous les composants du système notamment les fusibles et les condensateurs assurant une durée de vie plus longue et une meilleure fiabilité. Convient aux condensateurs avec et sans self anti harmoniques.

    Fiche technique

    Désignation Type KMC12 KMC25 KMC50 KMC75
    Puissance condensateur à la tension d'emploi 50/60Hz 230V
    400-440V
    500-550V
    660-690V
    		/kvar
    /kvar
    /kvar
    /kvar
    		6.7
    12.5
    15
    18
    		14
    25
    30
    35
    		29
    50
    60
    70
    		38
    75
    80
    105
    Courant assigné d'utilisation Ie/AC-6b à 400V A 18 36 72 108
    Courant assigné d'utilisation Ith à 400V A 25 50 100 150
    Tension d'isolement Ui V 690 1000
    Température ambiante de fonctionnement °C de -25 à +55
    Tension de tenue aux chocs Uimp kV 8
    Consommation de la bobine à l'état froid A l'enclenchement
    f.p.
    Enclenché
    f.p.
    		VA
    VA
    VA
    VA
    		62
    0,75
    7
    0,3
    		65
    0,75
    8
    0,3
    		155
    0,6
    12
    0,29
    		204
    0,54
    16
    0,26
    Bobine Tolérances de tension
    Couple de serrage
    Type de vis de serrage
    		Nm 0,85 - 1,1 UN
    0,8
    M3,5/PZ2
    Degré de protection IP 20
    Calibre maximal des fusibles Circuit principal gL/gG
    Circuit auxiliaire
    		A
    A
    		35
    16
    		63
    16
    		125
    16
    		160
    16
    Fréquence des opérations de commutation c/h 240 120 100 100
    Endurance électrique min 250.000 125.000 100.000
    Dimensions des conducteurs
    (Circuit de puissance)     		Câble multifilaire

    Vis de serrage
    Type de tête de vis
    Coupe de serrage     		mm2 1.5-6

    M4
    PZ2
    1,2 Nm     		2.5-10

    M4
    PZ2
    1,6 Nm     		16-35

    M6
    PZ2
    3 - 4 Nm     		25-50

    M8

    4 - 4.5 Nm
    Dimensions des conducteurs
    (Circuit de commande)     		Câble multifilaire
    Câble multifilaire avec écran

    Vis de serrage
    Type de tête de vis
    Coupe de serrage     		mm2
    mm2     		1-2,5
    0,75-1,5

    M3,5
    PZ2
    0,8 Nm
    Charge maximale des contacts auxiliaires - Courant à 35°C A 10 16
    Courant AC assigné d'utilisation Ie/AC15 sous: 230V
    400V
    500V
    690V     		A
    A
    A
    A
    		6
    4
    2
    1
    		10
    6
    4
    2
